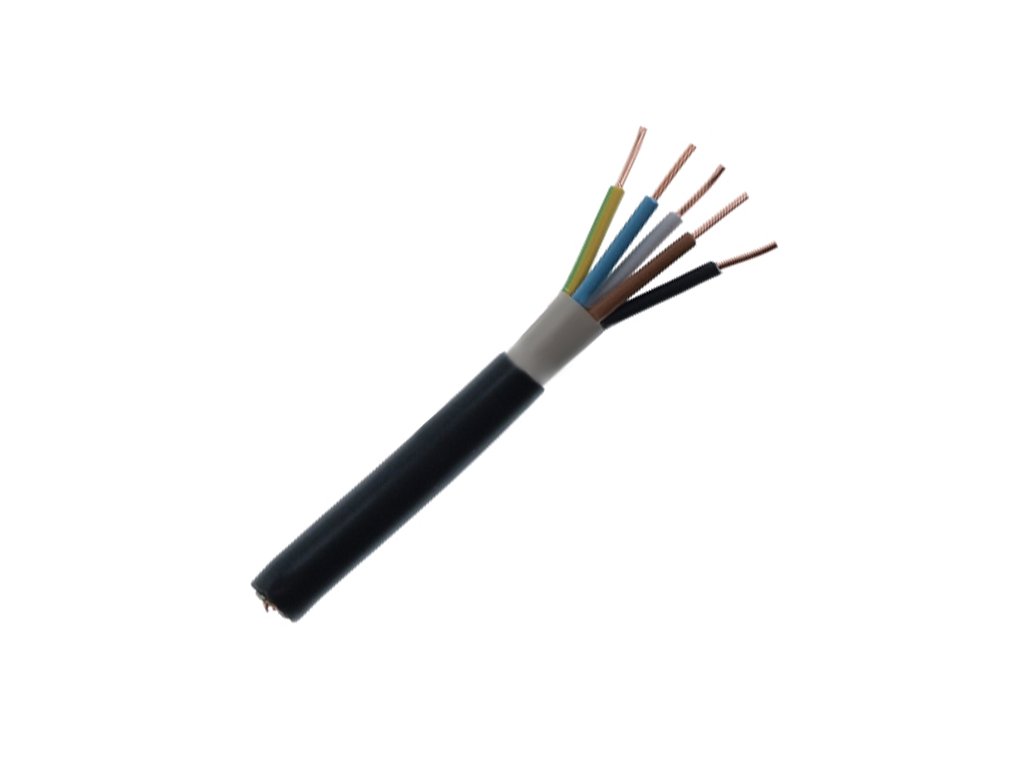

Kábel CYKY-J 5x1,5 mm2 medený PVC čierny - 5-žilový pre svetelné a ovládacie obvody
Kód: CYKY-J 5X1-5
Podrobný popis
👷 Expertný verdikt: Kábel CYKY-J 5x1,5 mm2 je silový inštalačný kábel určený pre zložitejšie ovládacie a svetelné obvody s požiadavkou na viac nezávislých fáz. Zabezpečuje bezpečný prívod pre pevné uloženie v interiéri aj exteriéri. Pre koho: Vhodný pre elektrikárov pri zapájaní viacnásobných vypínačov a prvkov inteligentnej domácnosti. Kde: Pod omietkou, v lištách alebo v zemi s využitím chráničky. Pozor: PROFI TIP: Tento kábel má príliš malý prierez a absolútne nie je určený pre varné dosky.
Kľúčové vlastnosti
- ✔ Plné medené jadrá (RE): Prierez 1,5 mm2 ponúka dostatočnú flexibilitu pre husté zapojenia v inštalačných krabiciach pod vypínačmi.
- ✔ Päťžilové prevedenie: Obsahuje všetky potrebné vodiče (3 fázy, N a PE) pre realizáciu komplexných svetelných schém.
- ✔ UV stabilizácia plášťa: Čierne PVC je trvácne a umožňuje bezpečné použitie v exteriéri s predpokladom priameho slnečného žiarenia.
Použitie v praxi
- Zložité ovládanie svetelných obvodov, najmä pri schodiskových prepínačoch, dvojitých striedavých vypínačoch (radenie 5+5) a inteligentnej elektroinštalácii.
- Napájanie malých 3-fázových spotrebičov do 400 V s požiadavkou na prítomnosť neutrálneho vodiča (malé ventilátory, špecifické riadiace jednotky čerpadiel).
- Prívod pre inštalácie so stmievačmi a špeciálnymi svietidlami vyžadujúcimi dodatočné ovládacie linky.
★ Rýchly výber / Na čo si dať pozor
- Farby žíl: Hnedá, čierna, sivá (fázy), modrá (N - neutrálny) a žlto-zelená (PE - ochranný).
- Uloženie do zeme: Pri montáži do výkopu použite pieskové lôžko, chráničku (Kopoflex) a nezabudnite uložiť výstražnú fóliu približne 20 - 30 cm nad trasu.
- Zjednodušenie montáže: Pre rýchle spájanie tohto pevného drôtu v krabiciach používajte kvalitné bezskrutkové svorky WAGO (napr. séria 2273).
Najčastejšie chyby pri výbere
- ✘ Kritická chyba: Použitie kábla 5x1,5 pre indukčné varné dosky alebo elektrické sporáky. Tento prierez nezvládne záťaž a hrozí riziko prehriatia a požiaru. (Pre štandardné dosky 16 A voľte kábel CYKY-J 5x2,5, pre výkonnejšie 20-25 A voľte kábel CYKY-J 5x4).
- ✘ Združovanie nesúvisiacich obvodov do jedného kábla v rozpore s platnými predpismi pre elektroinštalácie.
- ✘ Ukončovanie pevných vodičov pomocou lisovacích dutiniek, ktoré sú určené výlučne pre flexibilné lanká.
Ako overiť kompatibilitu pred objednávkou
- Presne definujte schému pre požadované osvetlenie (počet potrebných fáz a spínaných prepojov medzi krabicami).
- Overte si predpísaný prierez u výrobcu prístroja, ak pripájate špecifický 400 V motorček s malým odberom.
- Skontrolujte veľkosť inštalačných trubiek pre zachovanie rezervy pri preťahovaní. Na uľahčenie práce v úzkych trubkách poslúžia profesionálne zaťahovacie perá.
Kedy je to správna voľba
- ✔ Áno, pre zapojenie zložitejších logických funkcií pri ovládaní žalúzií, viacerých svetelných zón a stmievačov.
- ✔ Áno, ak je nutné potiahnuť 3-fázový prívod k malému technologickému prvku istenému maximálne do 10 A.
Kedy radšej zvoliť iné riešenie:
- ✘ Nie, ak zriaďujete prívod pre akýkoľvek spotrebič určený na varenie (doska, rúra, sporák).
- ✘ Nie, na zásuvkové obvody (tie štandardne vyžadujú prierez minimálne 2,5 mm2).
Výhody v praxi
- ✔ Extrémne všestranný kábel pre moderné elektroinštalácie obytných priestorov.
- ✔ Výborná manipulácia a poddajnosť pri vkladaní do úzkych elektroinštalačných krabíc.
Technické parametre
Kompatibilita a montáž
- Pri podomietkovej montáži je často pre lepšiu vymeniteľnosť vhodnejšie použiť husie krky a ochranné rúrky.
- Kábel nespĺňa podmienky bezhalogénových káblov, do priestorov s vysokým požiadavkami na požiarnu bezpečnosť patrí kábel typu N2XH.
- Odblankovanie vonkajšieho plášťa prevádzajte opatrne pomocou profesionálneho noža, aby ste nepoškodili tenkú izoláciu vnútorných 1,5 mm2 žíl.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Prečo kúpiť 5-žilový kábel 5x1,5?
Tento kábel je výborný tam, kde potrebujete viac obvodov v jednom kábli. Uplatní sa pre zložité ovládanie svetiel (napr. viacnásobné vypínače a schodiskové automaty) alebo pre veľmi malé 400 V spotrebiče vyžadujúce aj neutrálny vodič do prúdovej záťaže 10 A.
Môžem 5x1,5 použiť na 400 V varnú dosku alebo sporák?
Absolútne nie. Prierez 1,5 mm2 je na tento účel extrémne nedostatočný a hrozí riziko požiaru. Pre bežné varné dosky istené na 16 A použite kábel CYKY-J 5x2,5. Pre výkonnejšie zariadenia vyžadujúce 20 - 25 A je nutný prierez 5x4.
Aký istič zvoliť k tomuto káblu?
Pre 230 V svetelné a riadiace obvody využívajúce prierez 1,5 mm2 sa typicky inštaluje 10 A istič (s charakteristikou B). Pre malé trojfázové spotrebiče sa hodnota určuje podľa štítku výrobku, často to býva 3-pólový istič s hodnotou 10 A.
Je možné tento kábel uložiť priamo do zeme bez rúrky?
Áno, PVC plášť to technologicky dovoľuje pri zachovaní správneho uloženia do pieskového lôžka. Z praxe však dôrazne odporúčame natiahnuť trasu do kvalitnej káblovej chráničky do zeme, čím kábel mechanicky ochránite pred poškodením.
Čo znamená označenie "J" v názve CYKY-J?
Písmeno J je garanciou toho, že vnútorné farebné rozloženie žíl obsahuje aj žlto-zelený ochranný vodič (PE). Ten plní kľúčovú funkciu pre ochranu osôb a majetku pred úrazom elektrickým prúdom.
Sú na ukončenie tohto kábla vhodné štandardné lisovacie dutinky?
Nie, kábel disponuje jadrom v kategórii RE, čo znamená, že ide o plný jednoliaty drôt. Lisovacie tenkostenné dutinky sú konštruované výlučne pre flexibilné zväzkové lanká a na tento drôt nepatria.
Môžem ho použiť vo vonkajšom prostredí priamo na slnku?
Áno, čierny PVC obal je vo výrobe UV stabilizovaný. Táto vlastnosť mu umožňuje dlhodobo fungovať v exteriéri s predpokladanou prítomnosťou slnečného a poveternostného vplyvu bez toho, aby plast začal rýchlo degradovať.
Dodatočné parametre
| Kategória: | CYKY káble – medené káble pre pevnú inštaláciu |
|---|---|
| Hmotnosť: | 0.16 kg |
