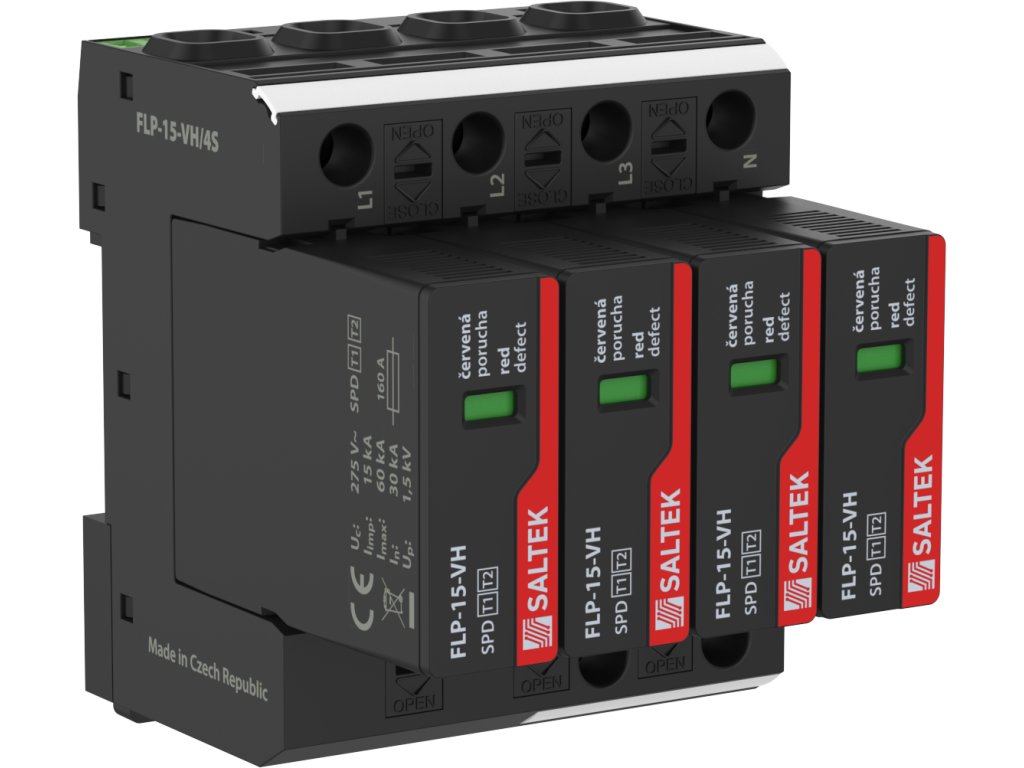

Zvodič prepätia FLP-15-VH/4S - A07094

Podrobný popis

vyberateľný modul, optická signalizácia poruchy, diaľková signalizácia poruchy
štvorpólový varistorový zvodič bleskových prúdov
k inštalácii do rozvodov nn pre budovy triedy rizika III a IV podľa STN EN 62305, na rozhraní zón LPZ 0–LPZ 1 a vyšších
k ochrane proti účinkom čiastočných bleskových prúdov, indukovaného prepätia pri údere blesku a proti spinaciemu prepätiu
Technické parametre
Typ SPD
T1,T2
Montáž
lišta DIN 35 mm
Menovité napätie
Un230V AC
Najvyššie trvalé prevádzkové napätie
Uc275,00V AC
Najvyššie trvalé prevádzkové napätie
Uc350,00V DC
Typ siete
TN
Maximálne predistenie
160 A gL/gG
Menovitý skratový prúd
ISCCR50,0kA
Celkový výbojový prúd (10/350 µs)
ITotal(10/350)50,00kA
Impulzný výbojový prúd (10/350 µs)
Iimp15,00kA
Menovitý výbojový prúd (8/20 µs)
In30,00kA
Maximálny výbojový prúd (8/20 µs)
Imax60,00kA
Napäťová ochranná hladina
Up1,50kV
Napäťová ochranná hladina pri 5 kA
Up0,90kV
Doba odozvy
ta25ns
TOV 5 s L-N
335V
TOV charakteristika (TOV 5 s)
výdržný
Prierez pripojovaných vodičov pevný (min)
1,00mm2
Prierez pripojovaných vodičov pevný (max)
35,00mm2
Prierez pripojovaných vodičov lanový (min)
1,00mm2
Prierez pripojovaných vodičov lanový (max)
25,00mm2
Prierez pripojovaných vodičov diaľkovej signalizácie pevný (max)
1,5mm2
Prierez pripojovaných vodičov diaľkovej signalizácie lanový (max)
1,5mm2
Signalizácia poruchy
červené sfarbenie indikačného poľa
Diaľková signalizácia
bezpotenciálový prepínací kontakt
Kontakty diaľkovej signalizácie
250V/0,5A AC,250V/0,1A DC
Stupeň kritia
IP 20
Rozsah provozných teplôt (min/max)
-40 / 80 °C
Rozsah vlhkosti
5 - 95 %
Spĺňa požiadavky normy
STN EN 61643-11:2013-08
Trieda ETIM
EC001457
Náhradný modul
FLP-15-VH/0
Colná nomenklatúra
85363030
EAN
8595090570943
