Univerzálne časové relé, 10 funkcií, 12-264V, 8A, 1x NO/NC - PCS-516 UNI
Kód: PCS-516 UNI
Podrobný popis
Multifunkčné časové relé PCS-516 UNI sú určené k ovládaniu elektrických zariadení v obvodoch priemyselnej alebo domovej automatizácie (napríklad: ventilácia, kúrenie, osvetlenie, signalizácia a podobne).
Prevádzka
Relé vykonáva jednu z 10 funkcií podľa užívateľského nastavenia. Podrobný popis funkcií nájdete v obrázkoch produktu.

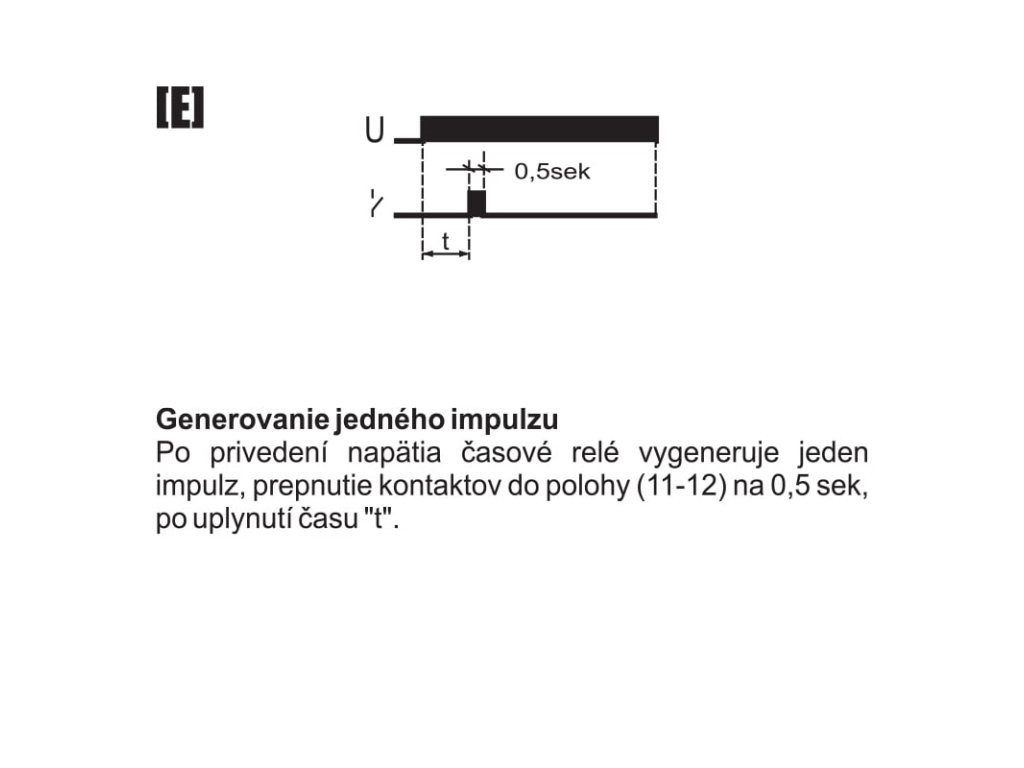

Funkcie A až E sa aktivujú privedením napájacieho napätia. Použitie tlačidla REST (svorka 7) spôsobí, že funkcia sa spustí od začiatku.

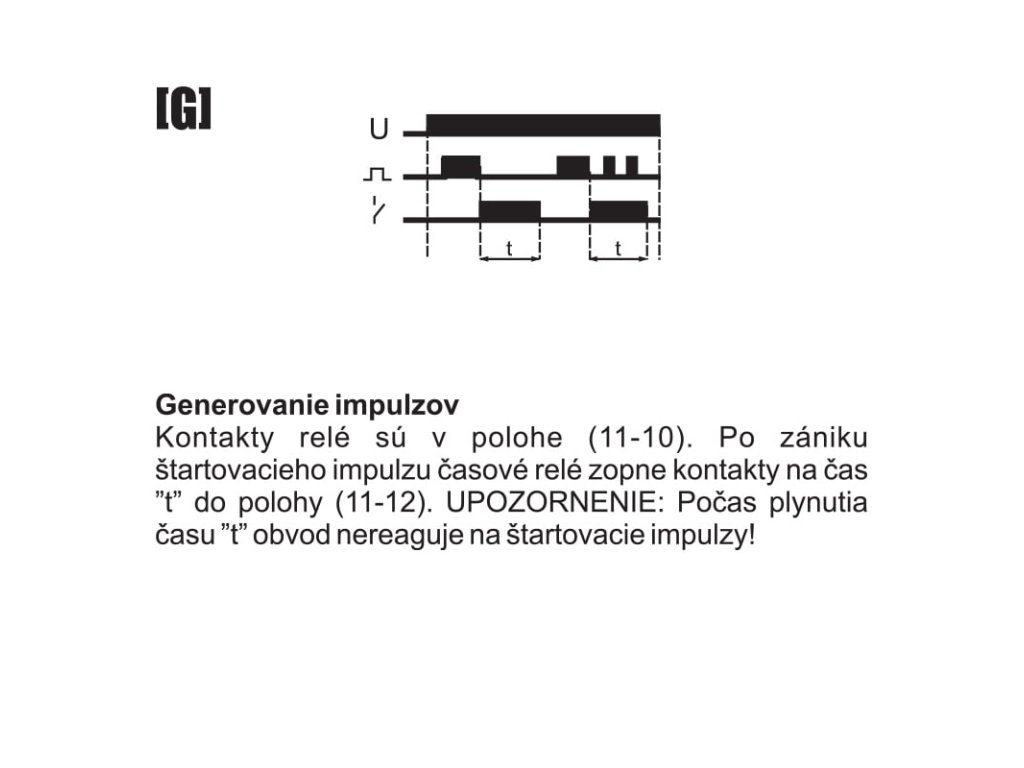

Funkcie F až I sa aktivujú privedením štartovacieho signálu (svorka 9). Relé musí byť pod stálym napätím. Použitie tlačidla REST (svorka 7) spôsobí, že relé sa vráti do stavu čakania na štartovací signál.

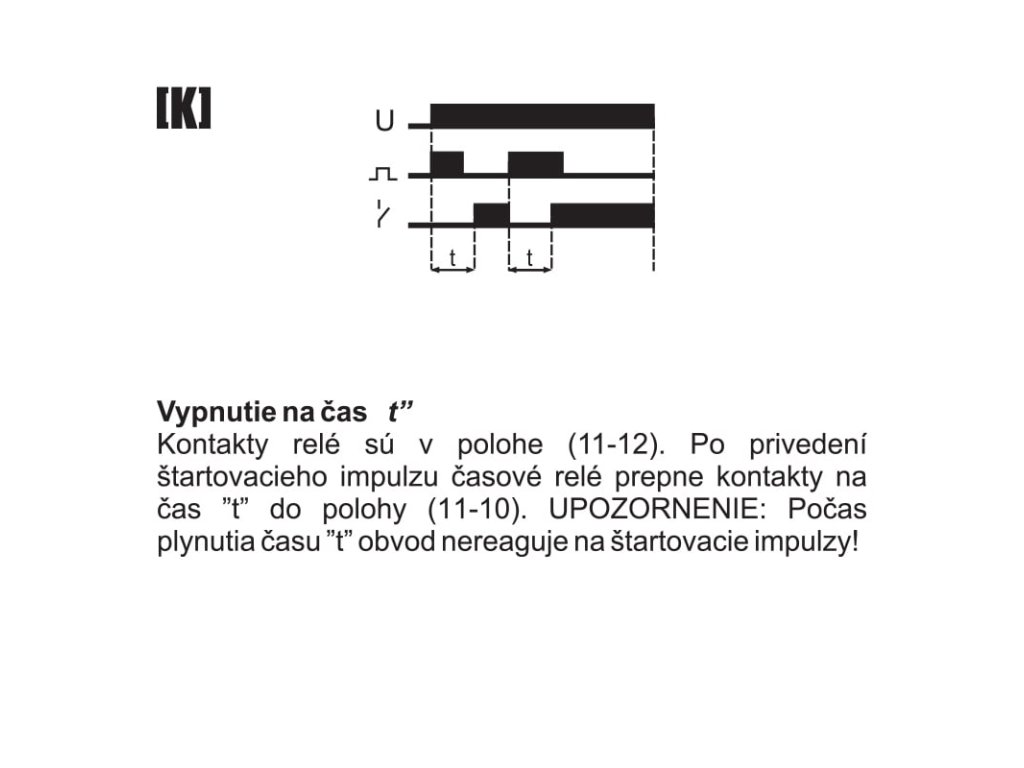

Funkcia K sa aktivuje privedením štartovacieho signálu (svorka 9). Relé musí byť pod stálym napätím. Použitie tlačidla REST (svorka 7) spôsobí, že relé sa zopne na trvalo.
Vlastnosti
- Napájanie 12 až 264 V AC/DC
- 1-krát oddelený prepínací (NO/NC) kontakt s prúdovým zaťažením 8 A
- 10 prevádzkových funkcií - podrobný opis nájdete v obrázkoch produktu
- Rozsah nastavenia času 0,1 s až 576 h
- Montáž na DIN lištu
Technická špecifikácia
- Napájanie: 12 - 264 V AC/DC
- Max. zaťaženie kontaktov: 8 A
- Kontakt: 1 x prepínací (NO/NC)
- Oddelenie kontaktu: áno
- Montáž: na DIN lištu
- Príkon: 0,8 W
- Prúd ovládacieho impulzu: < 1 mA
- Časový rozsah: 0,1 sec - 576 hod
- Prevádzková teplota: -25 - 50 °C
- Pripojenie: skrutkové svorky 2,5 mm2
- Rozmer: 1 modul (18 mm)
- Krytie: IP 20
Dodatočné parametre
| Kategória: | Relé a pätice modulárne |
|---|---|
| Hmotnosť: | 0.074 kg |
