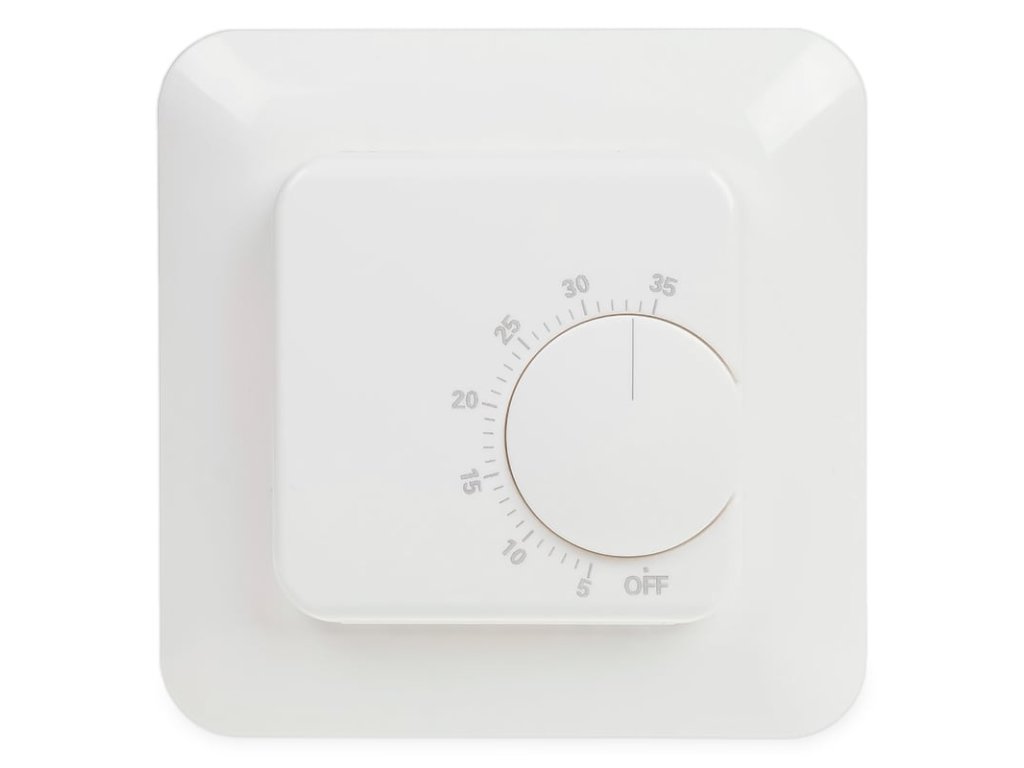

Termostat mechanický 16A/230VAC- RT-824

Podrobný popis

Použitie

Mechanický izbový termostat RT-824 je zariadenie navrhnuté na monitorovanie a reguláciu teploty vo vybranom prostredí. Jeho hlavnou úlohou je udržiavať nastavenú teplotu prostredníctvom riadenia vykurovacieho systému.

Vlastnosti

• Napájanie: 230 V AC.


• Neoddelený spínací (NO) relé kontakt s prúdovým zaťažením do 16 A.


• Rozsah regulácie teploty: 5 až 35 °C.


• Hysterézia: 3 °C.


• 3 prevádzkové režimy.


• Čidlo RT45 je súčasťou balenia.


• Jednoduchá montáž do prístrojovej krabice.

Prevádzkové režimy

Meranie teploty vstavaným čidlom

Termostat meria teplotu čidlom umiestneným vo vnútri prístroja. V prípade poruchy tohto čidla sa termostat prepne do automatického bezpečnostného režimu, v ktorom sa snaží udržať požadovanú teplotu na základe predchádzajúcich spínaní uložených v pamäti.

Meranie teploty externým čidlom

Termostat meria teplotu externým (podlahovým) čidlom. V prípade poruchy tohto čidla sa termostat prepne do režimu merania teploty vstavaným čidlom. V prípade poruchy oboch čidiel súčasne sa termostat prepne do automatického bezpečnostného režimu.

Meranie teploty obidvoma čidlami

V režime, keď termostat meria teplotu obidvoma čidlami súčasne, je vstavané čidlo prioritné. Externé čidlo slúži na ochranu proti prehriatiu a bez ohľadu na nastavenú teplotu vypne vykurovacie zariadenie po dosiahnutí hodnoty 40 °C. V prípade poruchy jedného z čidiel sa termostat prepne do automatického bezpečnostného režimu.

Technická špecifikácia

• Kategória: mechanický izbový termostat


• Napájanie: 230 V AC


• Max. zaťaženie kontaktov: 16 A


• Kontakt: 1 x spínací (NO)


• Oddelenie kontaktu: nie


• Montáž: do prístrojovej krabice


• Príkon: 0,8 W


• Rozsah teploty: 5 až 35 °C


• Hysterézia: 3 °C


• Presnosť nastavenia teploty: 1 °C


• Presnosť merania teploty: +/- 1 °C


• Prevádzková teplota: -5 až 50 °C


• Pripojenie: skrutkové svorky 1,5 mm2


• Rozmer: 83,5 x 83,5 x 22 mm


• Krytie: IP 20
