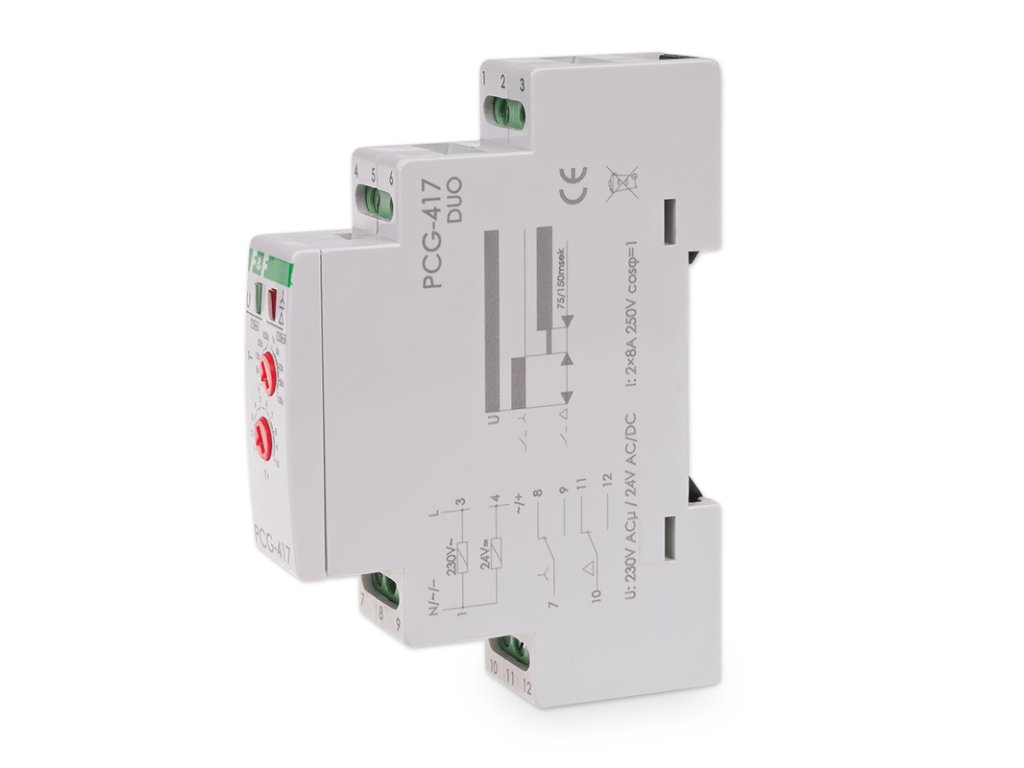

Prepínač hviezda - trojuholník, 230V, 16A, 2x NO/NC - PCG-417
Kód: PCG-417Podrobný popis
Štartéry motorov s prepínačom “hviezda – trojuholník“ PCG-417 sa používajú, keď elektrická inštalácia neumožňuje krátkodobú vysokú prúdovú záťaž. Induktory na motoroch s trojuholníkovým vinutím môžu mať pri štarte až 8-krát vyšší odber prúdu ako v normále. Použitím pripojenia hviezdicového vinutia pri štarte sa 3-krát zníži štartovací prúd a krútiaci moment motora. Pre bezpečné prepínanie medzi trojuholníkovým a hviezdicovým vinutím sa používa riadiace časové relé PCG-417, ktoré disponuje špeciálnym systémom dvoch relé, čo eliminuje riziko zopnutia dvoch stýkačov súčasne, a tým riziko skratu.
Prevádzka
Po privedení napájacieho napätia sa zopne kontakt “hviezda“ do pozície 7-9, na čas t1. Po uplynutí času t1 sa kontakt “hviezda“ rozopne a začne sa odpočítavať čas t2. Po uplynutí času t2 sa zopne kontakt “trojuholník“ do pozície 10-12 a zostane pripojený až do prerušenia prívodu napájacieho napätia.
Vlastnosti
- Univerzálne napájanie 230 V AC alebo 24 V AC/DC
- 2-krát oddelený prepínací (NO/NC) kontakt s prúdovým zaťažením 2-krát 8 A
- Nastavenie času prevádzky v zapojení hviezda 1 až 10 s
- Nastavenie času (oneskorenia) prepnutia do zapojenia trojuholník 75 alebo 150 ms
- Montáž na DIN lištu
Technická špecifikácia
- Napájanie: 195 až 253 V AC, 21 až 27 V AC/DC
- Max. zaťaženie kontaktov: 2 x 8 A
- Kontakt: 2 x spínací (NO)
- Oddelenie kontaktu: áno
- Montáž: na DIN lištu
- Príkon: 0,8 W
- Časový rozsah: t1: 1 až 1000 s / 75 alebo 150 ms
- Prevádzková teplota: -25 až 50 °C
- Pripojenie: skrutková svorkovnica, 2,5 mm2
- Rozmer: 1 modul (18 mm)
- Krytie: IP 20
Dodatočné parametre
Kategória: | Relé a pätice modulárne |
---|---|
Hmotnosť: | 0.079 kg |
