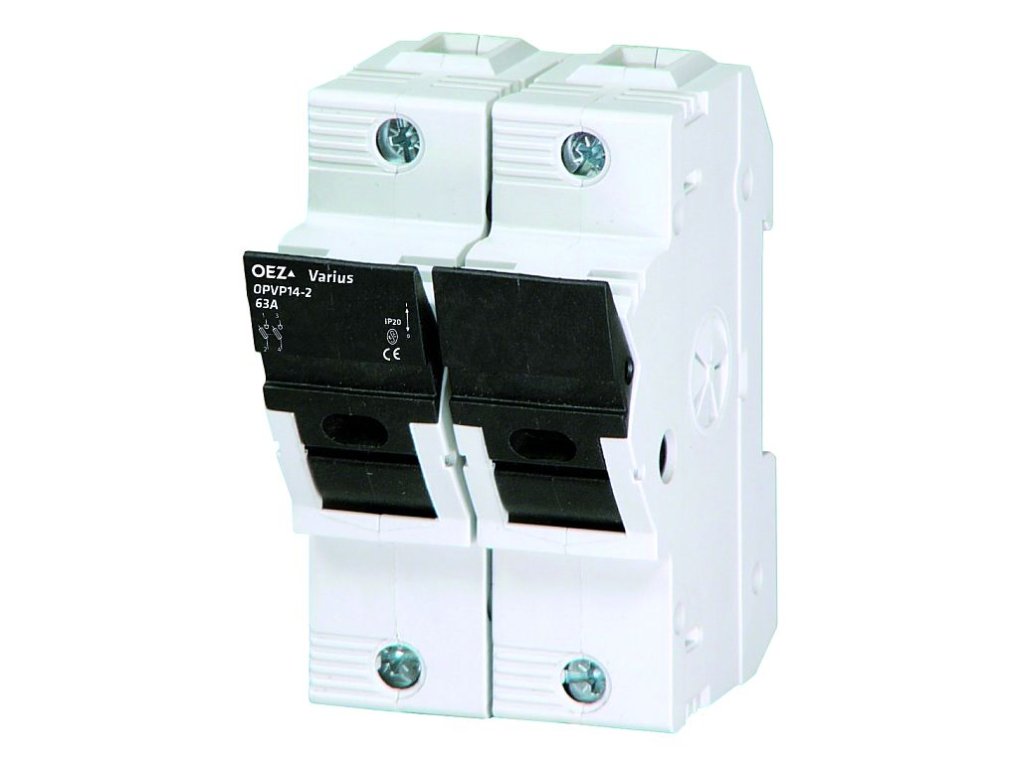

Odpínač valcových poistiek OPVP14-2 - 63A/2P veľkosť 14x51 - OEZ:41025

Podrobný popis

Elektrické parametre

• Menovitý pracovný prúd: 63 A

• Menovité pracovné napätie: 690 V

• Menovité pracovné napätie DC: 440 V

• Menovité impulzné výdržné napätie: 6 kV

• Dohodnutý tepelný prúd: 63 A

• Menovite podmienený skratový prúd (efektívna hodnota) AC 400 V: 100 kA

• Menovitý krátkodobý výdržný prúd / AC 690 V / 1 s: 1,6 kA

• Menovité izolačné napätie: AC 800 V

• Menovitý kmitočet min.: 50 Hz

• Menovitý kmitočet max.: 60 Hz

• Straty bez poistkovej vložky / In: 5 W

• Max. straty poistkovej vložky: 6,5 W

• Elektrická trvanlivosť: 300 cyklov

• Súčasne spínaný N vodič: NIE

• Krytie spredu, prístroj zabudovaný, veko otvorené: IP20

• Krytie spredu, prístroj zabudovaný, veko zatvorené: IP20

Fyzické parametre

• Počet pólov: 2

• Signalizácia: NIE

• Veľkosť poistkovej vložky: 14x51

• Montáž: na DIN lištu

Mechanické parametre

• Mechanická trvanlivosť: 1700 cyklov

Rozmery

• Šírka (netto): 54 mm

• Výška (netto): 102,2 mm

• Hĺbka (netto): 74,3 mm

• Hmotnosť (netto): 0,202 kg

• Základné balenie: 3 ks

• Rozstup prípojníc: 60 mm

• Skupinové balenie: - ks

Pripojenie

• Pripojovací prierez min.: 1,5 mm²

• Pripojovací prierez max.: 35 mm²

• Pripojovací prierez Cu (plný vodič) min.: 1,5 mm²

• Pripojovací prierez Cu (plný vodič) max.: 35 mm²

Pracovné podmienky

• Teplota okolia min.: -25 °C

• Teplota okolia max.: 55 °C

• Max. nadmorská výška: 2000 m

Príslušenstvo

• Diaľková signalizácia polohy veka: NIE

• Diaľková signalizácia stavu poistiek: NE

• Svetelná signalizácia stavu poistiek: NIE
