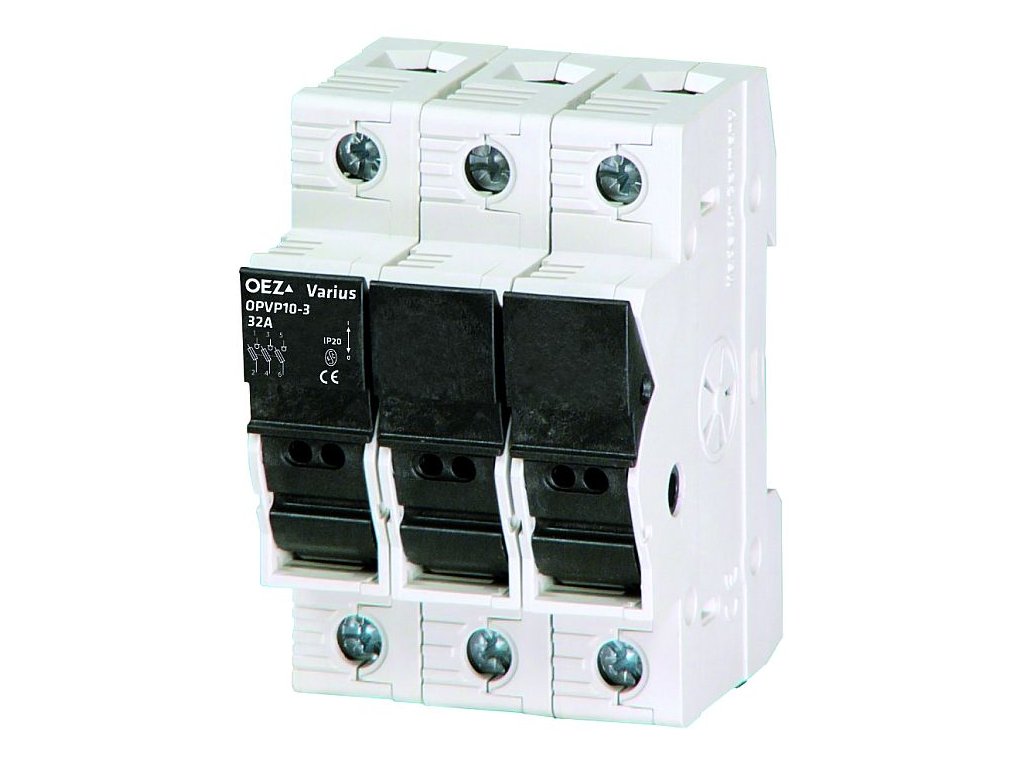

Odpínač valcových poistiek OPVP10-3 - 32A/3P Veľkosť 10x38 - OEZ:41015

Podrobný popis

Elektrické parametre

• Menovitý pracovný prúd: 32 A

• Menovité pracovné napätie: 690 V

• Menovité pracovné napätie DC: 440 V

• Menovité impulzné výdržné napätie: 6 kV

• Dohodnutý tepelný prúd: 32 A

• Menovite podmienený skratový prúd (efektívna hodnota) AC 400 V: 100 kA

• Menovitý krátkodobý výdržný prúd / AC 690 V / 1 s: 1,6 kA

• Menovité izolačné napätie: AC 800 V

• Menovitý kmitočet min.: 50 Hz

• Menovitý kmitočet max.: 60 Hz

• Straty bez poistkovej vložky / In: 4,5 W

• Max. straty poistkovej vložky: 4,3 W

• Elektrická trvanlivosť: 300 cyklov

• Súčasne spínaný N vodič: NIE

• Krytie spredu, prístroj zabudovaný, veko otvorené: IP20

• Krytie spredu, prístroj zabudovaný, veko zatvorené: IP20

Fyzické parametre

• Počet pólov: 3

• Signalizácia: NIE

• Veľkosť poistkovej vložky: 10x38

• Montáž: na DIN lištu

Mechanické parametre

• Mechanická trvanlivosť: 1700 cyklov

Rozmery

• Šírka (netto): 54 mm

• Výška (netto): 83,5 mm

• Hĺbka (netto): 62,6 mm

• Hmotnosť (netto): 0,193 kg

Základné balenie

• 4 ks

Rozstup prípojníc

• 60 mm

Skupinové balenie

• - ks

Pripojenie

• Pripojovací prierez min.: 0,75 mm²

• Pripojovací prierez max.: 25 mm²

• Pripojovací prierez Cu (plný vodič) min.: 0,75 mm²

• Pripojovací prierez Cu (plný vodič) max.: 25 mm²

Pracovné podmienky

• Teplota okolia min.: -25 °C

• Teplota okolia max.: 55 °C

• Max. nadmorská výška: 2000 m

Príslušenstvo

• Diaľková signalizácia polohy veka: NIE

• Diaľková signalizácia stavu poistiek: NE

• Svetelná signalizácia stavu poistiek: NIE
