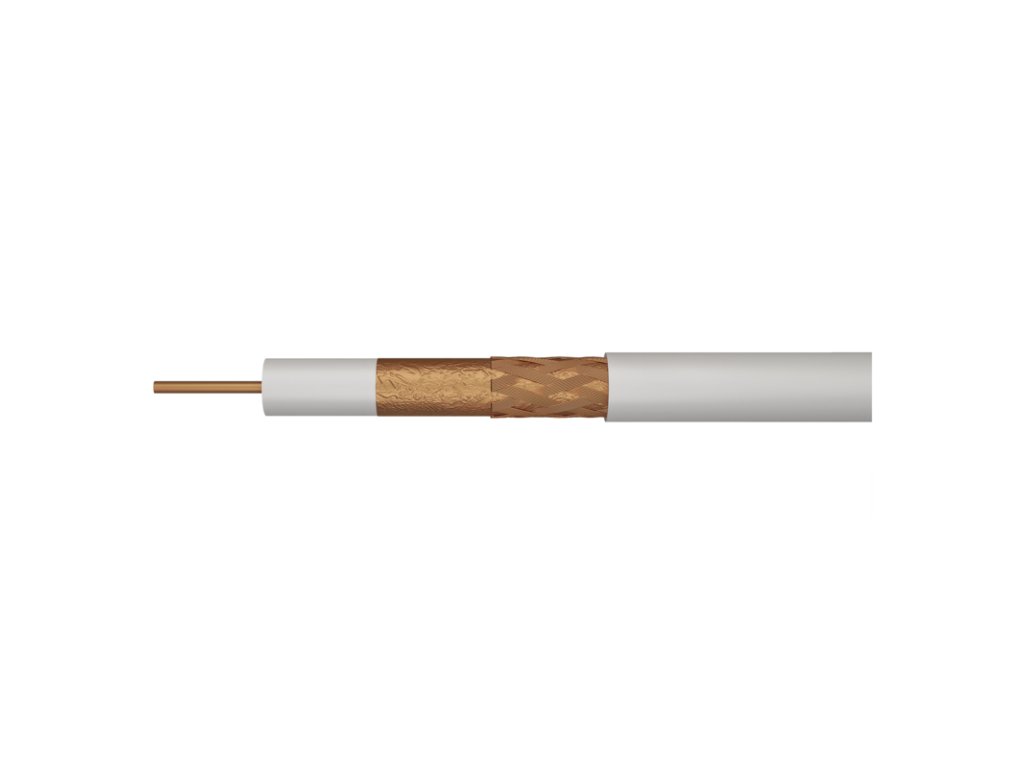

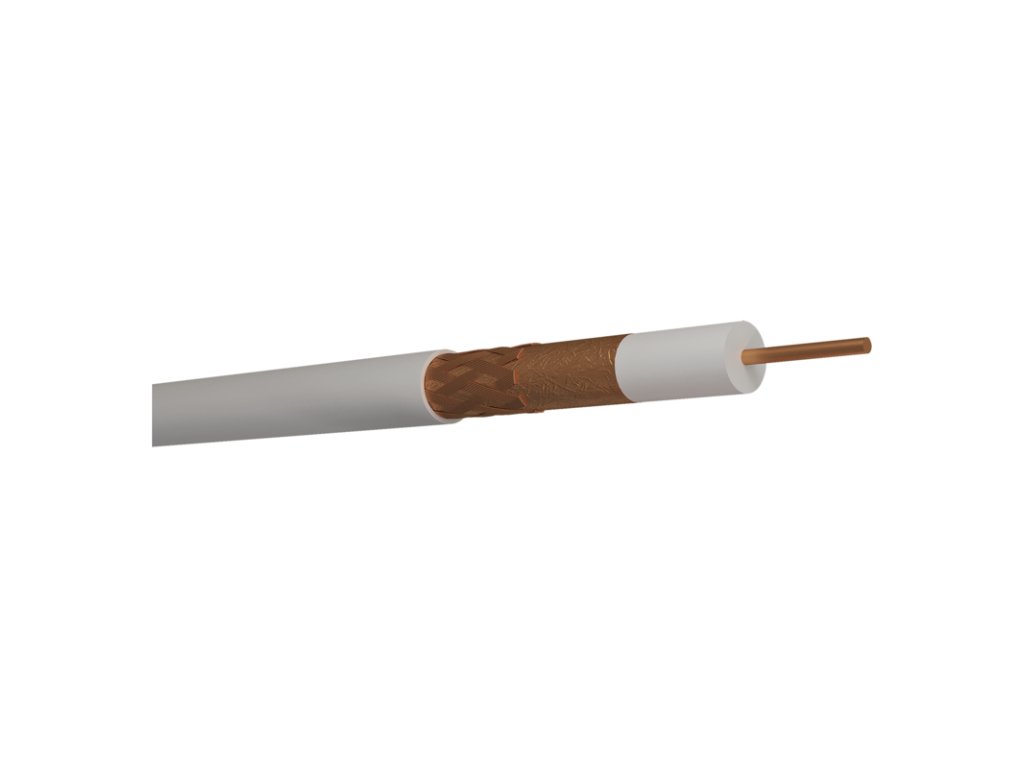

Koaxiálny kábel CB125, 100m - S5385

Podrobný popis

Parametre:
APE = vzduchové dielektrikum: nie
činiteľ skrátenia: 0,83
dielektrikum typ, priemer: FPE 4,8 mm
farba izolácie napájacích vodičov: neuvádza sa
farba plášťa kábla: biela
FPE = penové dielektrikum: áno
hmotnosť (kg/km): 40
impedancia: 75 Ohm
izolácia napájacích vodičov: neuvádza sa
izolačný odpor medzi jadrami pri 20 °C (MOhm/ km): 500
kapacita (pF/ m): 54
konštrukcia napájacích vodičov: neuvádza sa
materiál plášťa kábla: PVC (HD 624)
materiál tienenia: meďou plátovaný hliník (CCA)
materiál vnútorného vodiča: meď (Cu)
max.rovn.odpor pri 20 °C (Ohm/km) - vnútorné jadro: 23,9
max.rovn.odpor pri 20 °C, (Ohm/km) - vonkajšie jadro: 38,9
max. útlm pri 20 °C (dB/100m) 1 000 MHz: 21,3
max. útlm pri 20 °C (dB/100m) 100 MHz: 7,1
max. útlm pri 20 °C (dB/100m) 10 MHz: 2,28
max. útlm pri 20 °C (dB/100m) 2 000 MHz: 31,5
max. útlm pri 20 °C (dB/100m) 450 MHz: 14,4
max. útlm pri 20 °C (dB/100m) 650 MHz: 17,6
max. útlm pri 20 °C (dB/100m) 860 MHz: 20,6
min. polomer ohybu jednorazový/ násobný: 30/60 mm
min. útlm odrazu pri 20 °C (dB) 10–300 MHz: 25
min. útlm odrazu pri 20 °C (dB) 300–600 MHz: 23
min. útlm odrazu pri 20 °C (dB) 600–900 MHz: 20
min. útlm tienenia (dB) 10 ~ 800 MHz: 77
montážna teplota: +5 °C až +60 °C
nebezpečné látky: žiadne
odolné UV: nie
odporúčané typy konektorov - F lisovacie: *K7220
odporúčané typy konektorov - F skrutkovacie: *K7331
PE = polyetylénové dielektrikum: FPE
PES = vrstva fólie: nie
počet drôtikov tienenia: 64× 0,12 mm
počet tienení: 2
pokrytie tienenia: 40 %
predajný obal: 100 m, cievka
priemer plášťa kábla: 6,8 mm
priemer tienenia: 64× 0,12 mm2
priemer vnútorného vodiča: 1,00 mm
prierez napájacích vodičov: neuvádza sa
skladovacia teplota: -20 °C až +75 °C
spôsob balenia - dĺžka: 100 m
spôsob balenia - ozn. metráží: 1–100 m
spôsob balenia - typ cievky: papierová cievka
tienenie I. fólie: CCA/PES
tienenie II. fólie: nie
trieda reakcie na oheň: Eca
typ koaxiálneho kábla: CB125
vhodné pre vonkajšie použitie: nie
zamýšľané použitie: vnútorné rozvody, univerzálny kábel
záručná doba: 5 rokov
