3-fázový digitálny elektromer, polopriame meranie, Modbus - LE-03M CT

Podrobný popis

Popis produktu:
Trojfázový digitálny elektromer LE-03M CT je určený k podružnému polopriamemu meraniu spotreby elektrickej energie samostatných spotrebičov alebo spotrebičov v skupinách. Elektromer je možné použiť len na informatívne meranie, nie na fakturačné účely.
Pozor! Transformačný pomer meracieho prúdového transformátora je možné nastaviť pomocou aplikácie LEconfig.
Vlastnosti
- 3-fázový,

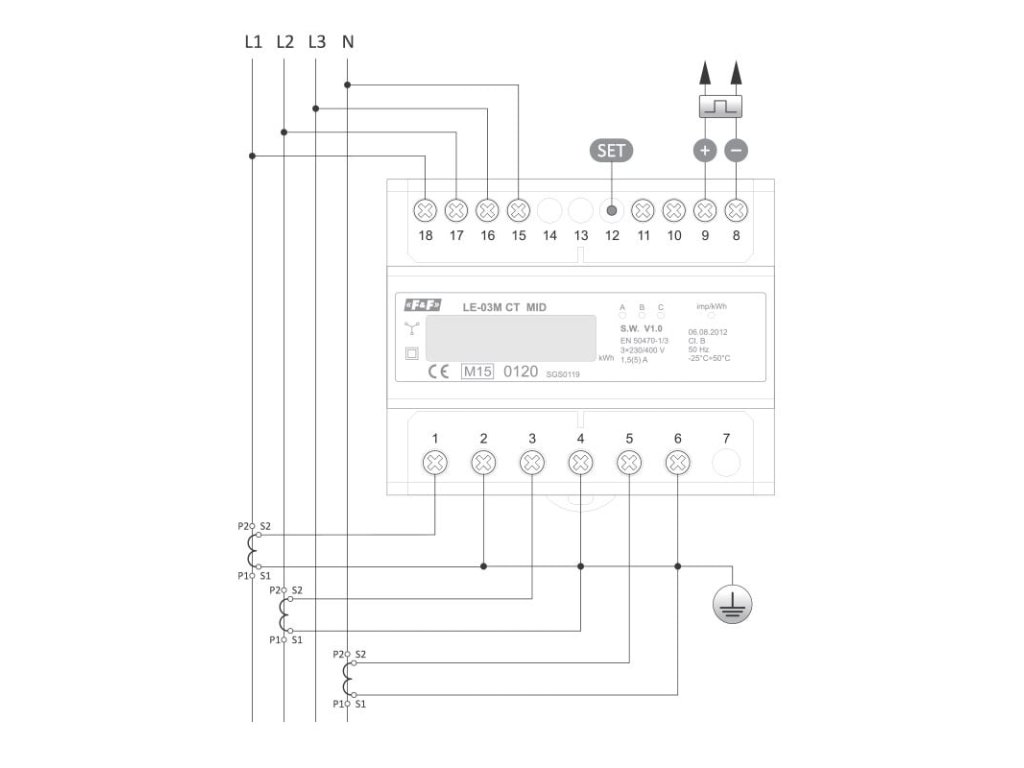

- polopriame meranie X/5 A*,
- Modbus RTU protokol (RS-485 port),
- LCD displej,
- impulzný výstup S0.
* - hodnota primárneho obvodu prúdového transformátora v rozsahu 5 - 6000 A sa vkladá do pamäte elektromeru, takže na displeji sa zobrazuje skutočná spotreba elektrickej energie.
PC aplikácia LEconfig
Program pre konfiguráciu a odpočet nameranej energie pre elektromery série LE s protokolom MODBUS.
Pre pripojenie elektromeru je potrebný konvertor CN-USB-485.
Meternet PRO
Elektromer LE-03M CT umožňuje diaľkový odpočet nameraných hodnôt prostredníctvom siete RS-485 a príslušnej centrálnej jednotky. Na našej stránke je k dispozícii systém Meternet PRO, ktorý umožňuje diaľkový odpočet stavov (najmä elektrickej energie) a indikácií rôznych meracích zariadení a rozširujúcich modulov komunikujúcich v súlade s protokolom Modbus RTU.
Technická špecifikácia:
Kategória: 3-fázový elektromer
MID certifikácia: nie
Max. prúdové zaťaženie: 5 A
Min. prúdové zaťaženie: 0,04 A
Referenčné napätie: 3 x 230 / 400 V
Referenčný prúd: 1,5 A
Trieda presnosti: 1
Konštanta elektromeru: v závislosti na zvolenom pomere
Komunikačný protokol: Modbus RTU
Port: RS-485
Impulzný výstup: otvorený kolektor (27 V DC / 27 mA)
Rozsah číselníka: 7 číslic
Príkon: 10 VA / 2 W
Montáž: na DIN lištu
Prevádzková teplota: -20 až 55 °C
Pripojenie: skrutkové svorky 25 mm2
Rozmer: 7 modulov (122 mm)
Krytie: IP 20
